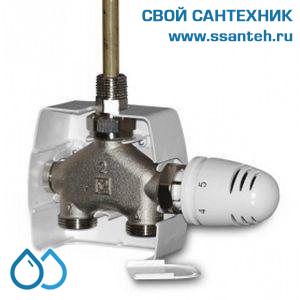

КАТАЛОГ » Приборы отопления » Радиаторная арматура HERZ » 16318 HERZ, 1778626 Клапан четырехходовой VUA-50 прямой для однотрубных систем 1/2" 294/11

Розничная цена

7 756 (с НДС)

Получите скидку 3%
при регистрации!

Постоянный клиент

7 011 руб.

Накопительная скидка,
покупки общей суммой
на 200 000 рублей.
Цена с НДС

Наличие товара

Товар под заказ

Валюта: RUB

Цена актуальна.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас ценовая колонка, акционная скидка %.

	консультация специалиста: мы ответим на Ваши вопросы 8 (4942) 502-502
	гарантия качества: являемся официальным дилером
	ваш регион:

	рекомендуемая доставка: транспортная компания СДЭК, до одного из терминалов в г. Казань.
	рекомендуемая оплата: Сбербанк-онлайн через QR-код на счете как это сделать?
	стоимость доставки (до 10 кг):

VUA 50 Четырехходовой клапан проходной 1778326 HERZ

для однотрубных систем, никелированный с термостатической буксой и ланцетной трубкой. Подключение к отопительному прибору одноместное нижнее с помощью турбулизатора, с возможностью отключения.


Исполнение		прямой(проходной)
Межосевое расстояние		50 мм
Подключение труб		G1/2
Ланцетная трубка		l = 294 мм, O = 11 мм
Подключение термостатических головок		"H"(М 30х1,5 мм).
Макс. рабочая температура		120 °C
Макс. рабочее давление		10 бар
Макс. перепад давления на клапане		0,2 бар

МОНТАЖ И ЭКСПЛУАТАЦИЯ

Четырехходовый клапан VUA HERZ может монтироваться на отопительном приборе снизу или сбоку. При монтаже следует учитывать направление потока, указанное стрелкой на корпусе клапана.

Проходные клапаны VUA симметричны и могут быть повернуты на 180 °, если того требует положение соединителей.

Для угловых клапанов расположение термостатической головки относительно оси клапана для VUA 40 - справа, для VUA 50 - слева. Если термостатическая головка должна находится слева (VUA 40) или справа (VUA 50), следует применить проходную модель с отводом G 3/4 (1624801).

На корпус клапана нанесены следующие обозначения:
„1“ - Четырехходовой клапан для однотрубных систем
„2“ - Четырехходовой клапан для двухтрубных систем

При номинальном расходе распределение воды составляет 40% через радиатор и 60% через байпас. Встроенный регулирующий и запорный винт позволяет установить распределение потока при
термостатическом режиме работы или перекрыть поток в радиатор.

Защитный колпачок служит для защиты во время транспортировки и промывки во время пуска.
Сняв защитный колпачок и навернув головку термостата, получают термостатический клапан, не производя при этом слив воды из системы.
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке „+“ „–“.
1. Закрыть клапан с помощью защитного колпачка правым поворотом (по часовой стрелке) положение метки „+“.
2. Запомнить положение метки „+“.
3. Открыть клапан с помощью защитного колпачка (против часовой стрелки) до совмещения метки „–“ с позицией „+“, соответствующая позиции 2К.

Если отопительный прибор и термостат закрыты (шторой), образуется тепловая зона, в которой термостат "не чувствует" температуру воздуха в помещении и поэтому не может эффективно регулировать. В этом случае необходимо использовать термостатическу головку HERZ с выносным датчиком.

ВНИМАНИЕ!

По окончании отопительного периода клапан полностью открыть поворотом против часовой стрелки, чтобы предотврать скопление инородных частиц на седле клапана.
